Модуль BAS-IP SH-12

SH-12 — это модуль подключения внешних устройств к любым панелям BAS-IP по интерфейсу Wiegand.

Функции модуля SH-12

• Конфигурация длины Wiegand.
• Выбор типов идентификаторов для отправки на выход (QR, Распознавание лиц и т.д.).
• Разблокировка замка идентификатором, используемым с внешним считывателем.
• Разблокировка замка с помощью идентификатора, передаваемого на выход, управляемым Wiegand.

Конфигурация через веб-интерфейс панели

Для корректной работы модуль SH-12 необходимо настроить в веб-интерфейсе панели, к которой подключен модуль.

В разделе Контроллер Wiegand (вкладка Управление доступом) можно управлять входом и выходом Wiegand. Вход Wiegand используется для интеграции панели с внешним контроллером и получения значений от контроллера.

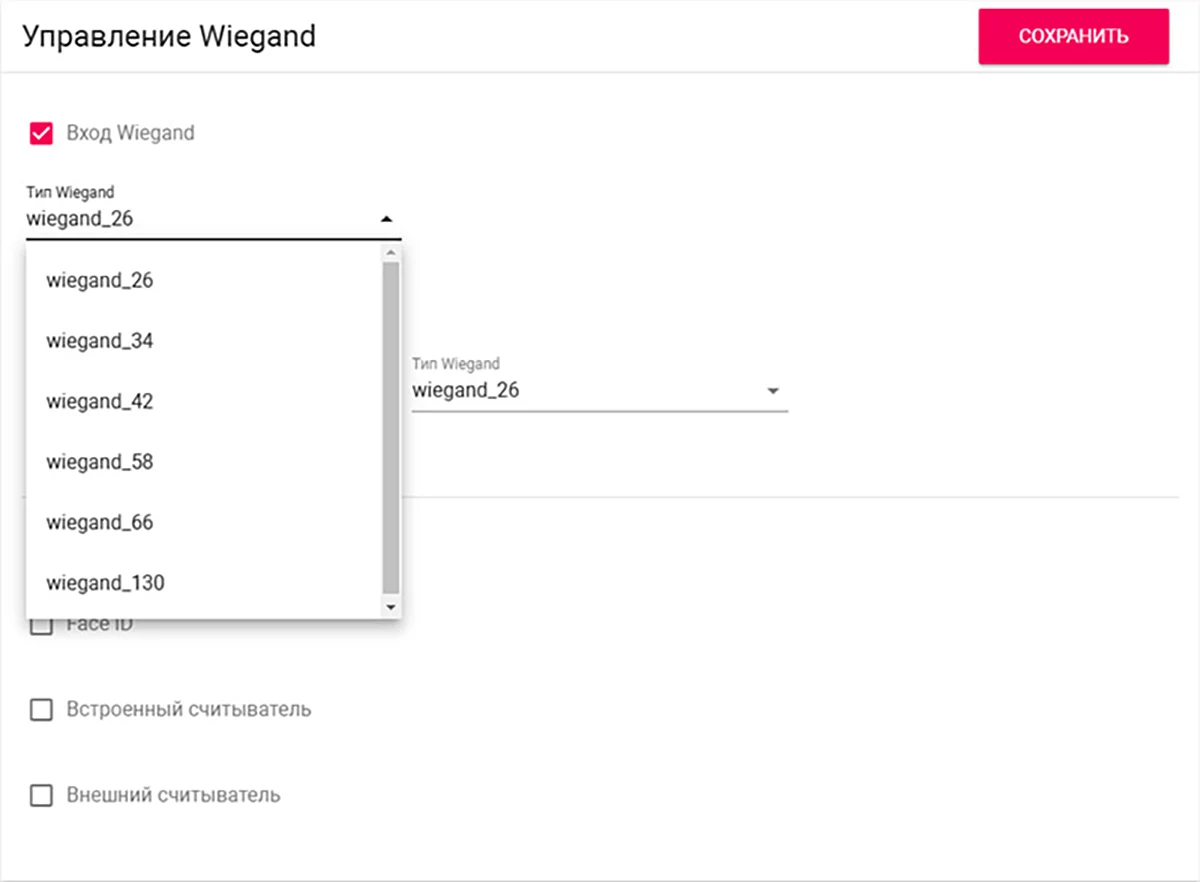

Для настройки входа

• Включить работу входа.
• Выбрать тип Wiegand (длину принимаемых данных).
• Отправить настройки.

Выход Wiegand используется для интеграции панели с внешним контроллером и отправки идентификаторов, полученных панелью на контроллер.

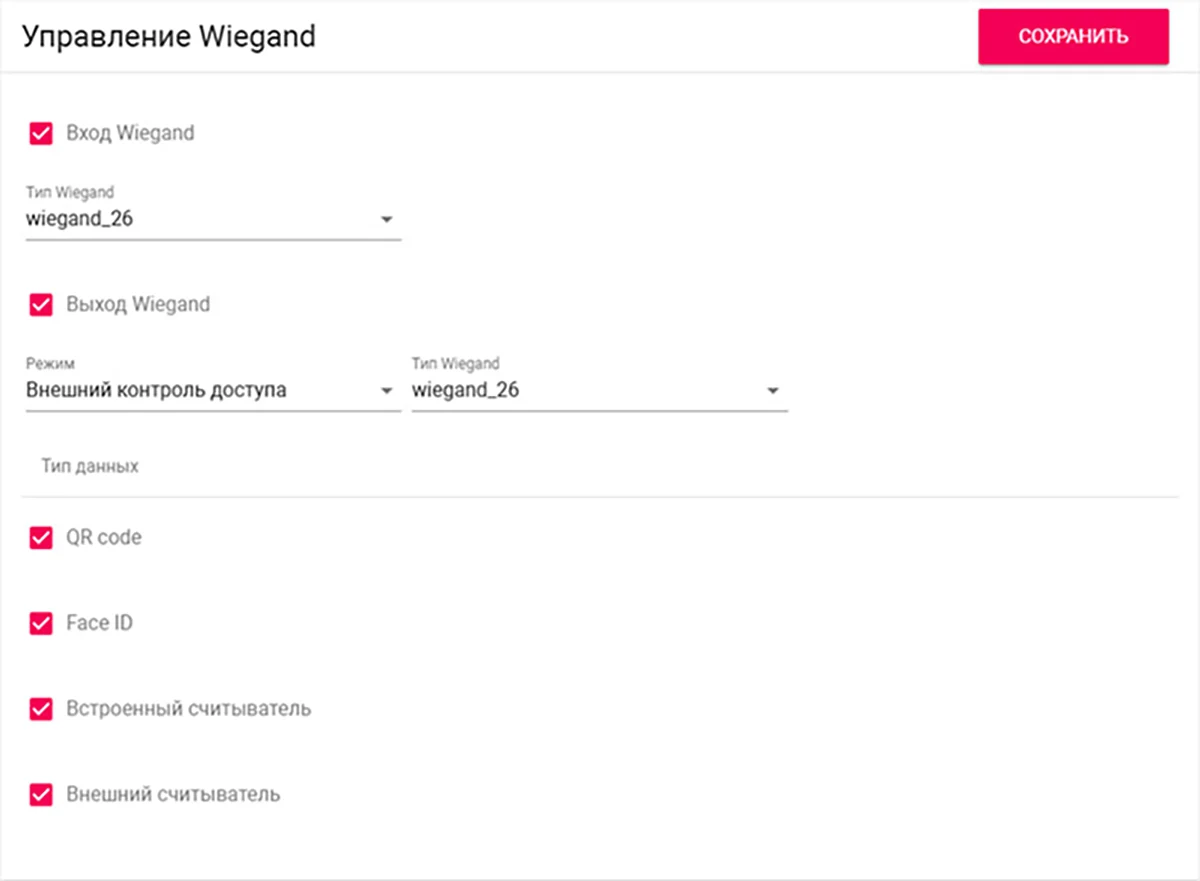

Для настройки выхода

• Включить работу выхода.
• Выбрать режим работы выхода:
  • дублирование: панель принимает решение о предоставлении доступа или отказа, и копирует значения идентификаторов на внешний контроллер;
  • внешний контроль доступа: панель считывает и отправляет значения идентификаторов только внешнему контроллеру, который принимает решение о предоставлении доступа или отказа.
• Установить предпочтительный тип Wiegand (длину общих данных).
• Выбрать тип данных, которые панель будет отправлять через выход Wiegand:
  • QR-коды;
  • идентификаторы лиц (доступны панели с буквами FB в названии);
  • коды доступа (доступны для панелей с клавиатурой);
  • идентификаторы полученные внутренним считывателем;
  • идентификаторы полученные внешним считывателем (подключенные к входу Wiegand).
• Отправить настройки.

Модуль SH-12 позволяет подключать считыватели бесконтактных карт, имеющие на выходе физический интерфейс Wiegand. Это обеспечивает гибкость в выборе устройств доступа и их совместимость с существующими системами безопасности. Подключение таких устройств позволяет расширить функциональность системы и улучшить контроль доступа.

Кроме того, модуль можно использовать для подключения линейки вызывных панелей (актуальных на текущий год), имеющих интерфейс Wiegand для ввода данных считывателем. Это делает модуль универсальным решением для интеграции различных систем и устройств, обеспечивая возможность масштабирования и настройку системы доступа в соответствии с потребностями пользователя.

Подключение внешних контроллеров позволяет более эффективно управлять безопасностью и автоматизацией процессов.

BAS-IP продолжает улучшать свои продукты, чтобы обеспечить максимальный комфорт и безопасность для своих клиентов.
